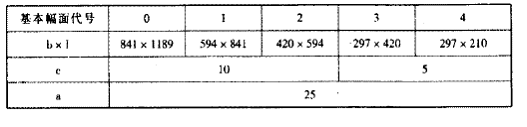

1、图纸折叠前应按裁图线裁剪整齐,其图纸幅面应符合下表规定:

2、图面应折向内,成手风琴箱式

3、折叠后幅面尺寸就以4#图纸基本尺寸为标准

4、图纸及竣工图章应露在外面

5、3-0号图纸应在装订边297处折一三角或剪一缺口,拆进装订边

折叠方法

1、4号图纸不折叠

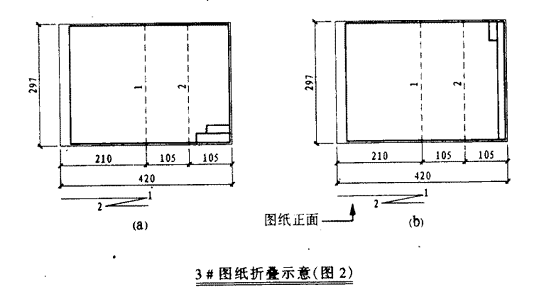

2、3号图纸折叠如图2(序号为折叠次序,虚线表示折起部分)

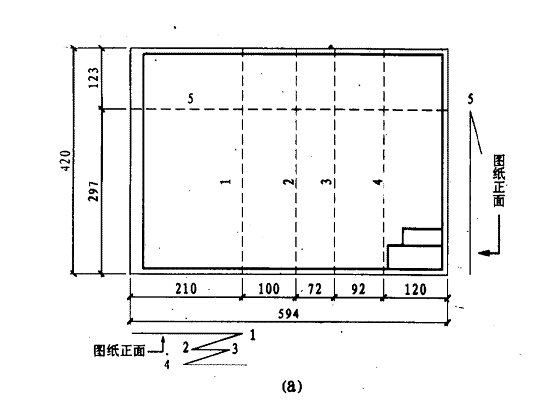

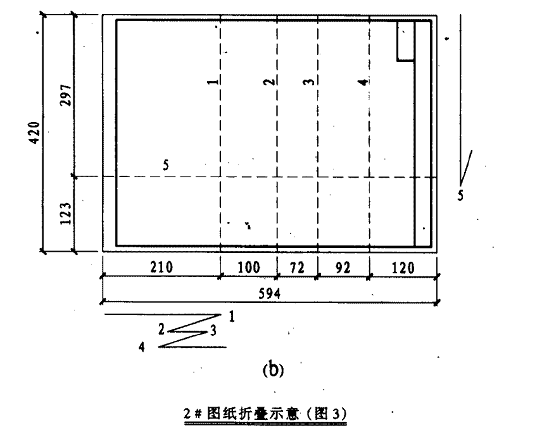

3、2号图纸折叠如图3

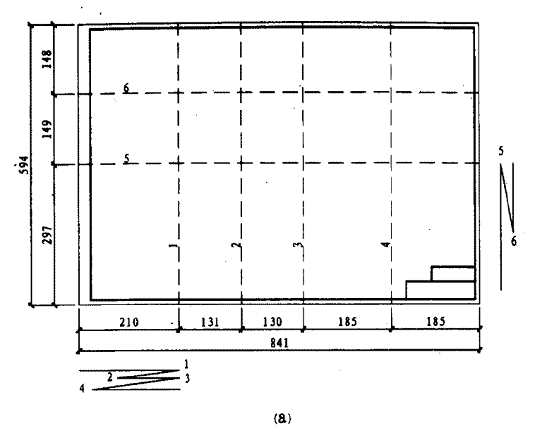

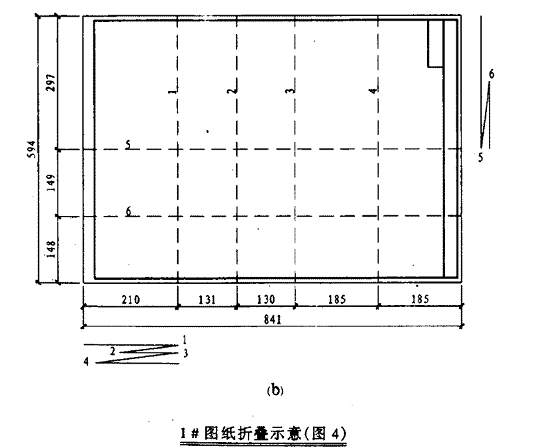

4、1号图纸折叠如图4

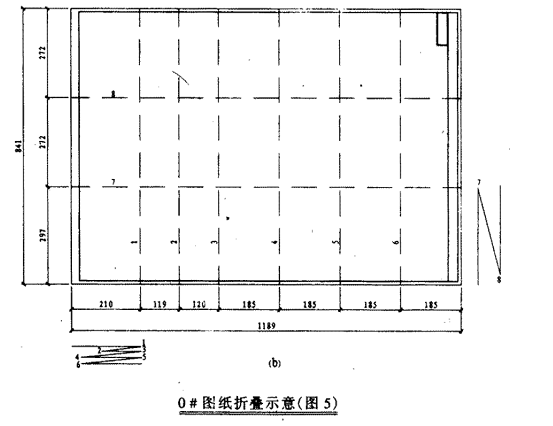

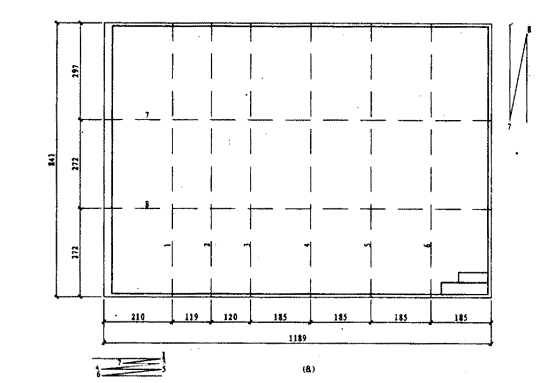

5、0号图纸折叠如图5

工具使用

图纸折叠前,准备好一块略小于4号图纸尺寸(292*205)的模板。折叠时,应先把图纸放在规定位置,然后按照折叠方法的编号顺序依次折叠。
