问题需求

在工作中遇到一个问题,无法良好使用。

问题如下:

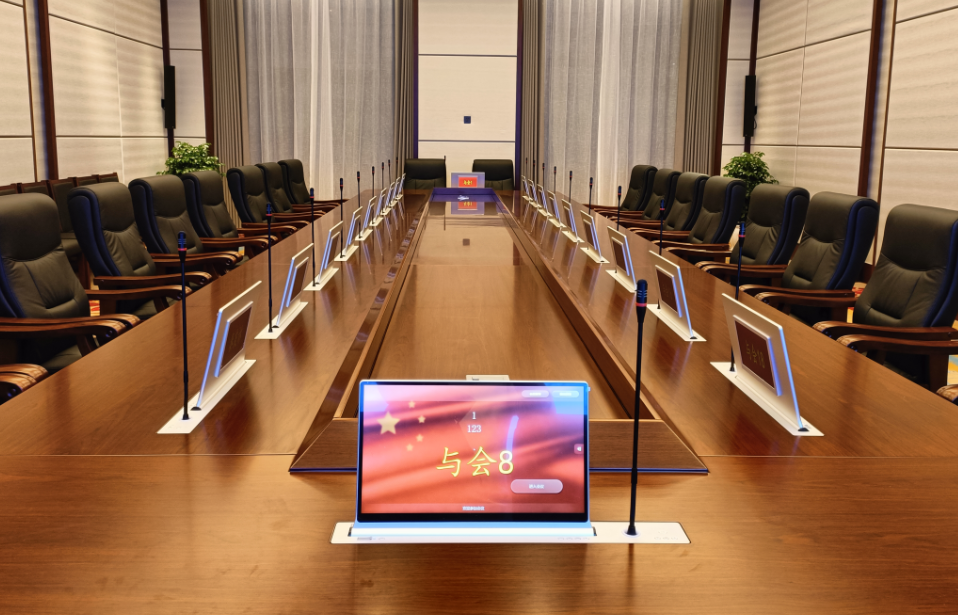

会议室安装有无纸化升降屏,话筒与无纸化配套也是电动升降方式,正常使用也还好,各升降各的或统一升降使用即可。但实施中发现一个比较严重的问题,如果按正常调试,会议室声压相对都较大,话筒在升降过程中就会出现问题。

如果话筒是降下状态,话筒没有开启,正常升降没有任何杂音、噪音。

但如果向上升时话筒时开启的,而在较短的时间话筒咪头就会到升降器出口处,这就会引起声音振荡,引起啸叫。

而这时多只话筒升降是没法手工关闭的,且这个问题也不能让客户来操作。

如果是话筒已升上使用状态,下降时也会有严重的噪音,以及到了升降器出口也会声音振荡,引起啸叫,因此话筒与升降器必须为联动状态。

同时在这里还有不同话筒的问题,如果是48V供电的鹅颈话筒、或者是手拉手的数字会议单元(这样的话通常就还有一个会议终端盒,把话筒单独安装到升降器进行升降)。

根据话筒不同、厂家不同,首先升降器应该具备话筒开关按钮(需注意是自锁还触动式开关),话筒工作状态LED指示(手拉拉的指示通常在话筒杆上),或者把会议单元的显示单元嵌到升降器上(但这通常影响美观或不具备操作空间)。

所以应该有4种话筒工作方式:

话筒48V供电,采用混音方式,常开,可以不安装开关、指示灯

话筒48供电,采用开关方式,需安装开关、面板指示灯

话筒48供电,采用开关方式,需安装开关、自带话筒杆指示环灯,可不安装面板指示

手拉手话筒,采用开关方式(通常是这样)、自带话筒杆指示环,可不安装面板指示

根据以上不同的话筒,需结合升降器,配合不同的开关,需选择安装开关(自锁或触点开关)、LED指示灯,这是第一步,但要能解决上述的问题,还需厂家或自己加工三方设备进行解决。

解决方案

原厂解决方案

原厂解决方案就是采用无纸化厂家配套的话筒,它的会议单元与升降系统有通信,在升降器工作式,话筒不工作,这样在升降过程中就不会引起行程噪音。

但我接触的厂家仅解决了升降过程中,但下降到位后(话筒埋于桌子下)时还是可以打开话筒,一样会引起噪音。这个逻辑应该很简单,其它厂家应该不会有此问题。

但这种需原厂有这个话筒及解决方案,但通常没有、即使有话筒选择性少,只能采用无纸化升降器厂家的,与实际现场需求经常不符。

鹅颈话筒解决方案

这种情况主要是采用单支的48V供电的鹅颈话筒。

那么这就会遇到几个问题及需求:

1、升降器面板必须有LED指示灯、话筒开关(需引出话筒底座的开关,并通常是触动式开关,比如铁三角就是自锁式开关);

2、最好是话筒降下去后话筒不能开启;

3、不管话筒是否开启,升降时不能有噪音,或者只要话筒开启就不能升降,这样就解决了升降噪音问题。

解决方案:

这里主要需要用到话筒底座的5V电压输出,我的话筒底座找到IC上的引脚 ,即话筒开启时话筒底座会有5V输出,关闭就没有。而这个变量采用LED灯环是不合适的,LED灯环电压很低,并且并上其它或改变电路,灯环亮度会发生变化。

解决方案1(鹅颈)

这个方案比较完美,但工作量较大,同时须满足1个条件:

1、必须确保上限位开关安装良好(而升降器自带的限位开关通常带电,不太适用);

2、话筒底座有5Vio 变量输出。

3、常闭继电器

可以做到:

1、话筒隆到底时,不能开启话筒,不会在桌子内引起噪音

2、话筒降到底时由于不能开启话筒,所以可以任意升降

3、话筒升降到位时可以手动开启话筒,投入正常工作

4、正常使用后,如果忘记关闭话筒,下降按钮不起作用,避免下降噪音。

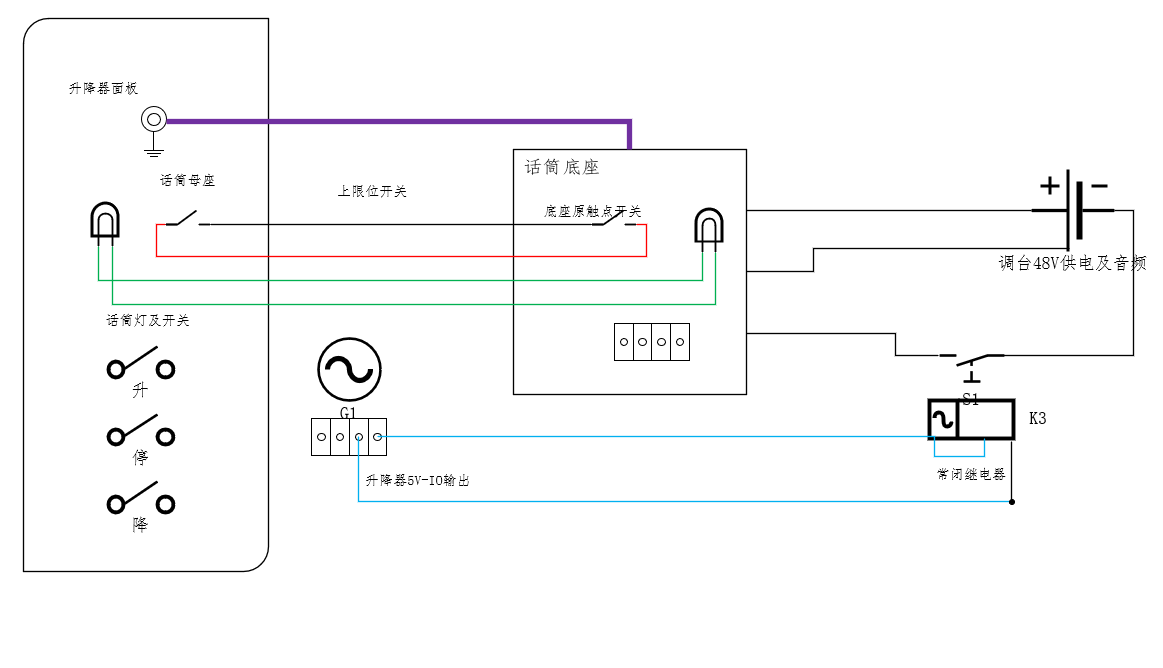

工作原理图:

解决方案2(鹅颈)

这个方案比较暴力,不建议,断开时同样有噪音,只是不会引起啸叫,有除了正常连接开关、指示灯外,直接取升降器的io输出值:

1、升降器有5Vio 变量输出。

2、常闭继电器

可以做到:

1、升降器只要有升、降动作,直接断开音频线路,非常暴力,断开时就噪音,不推荐。

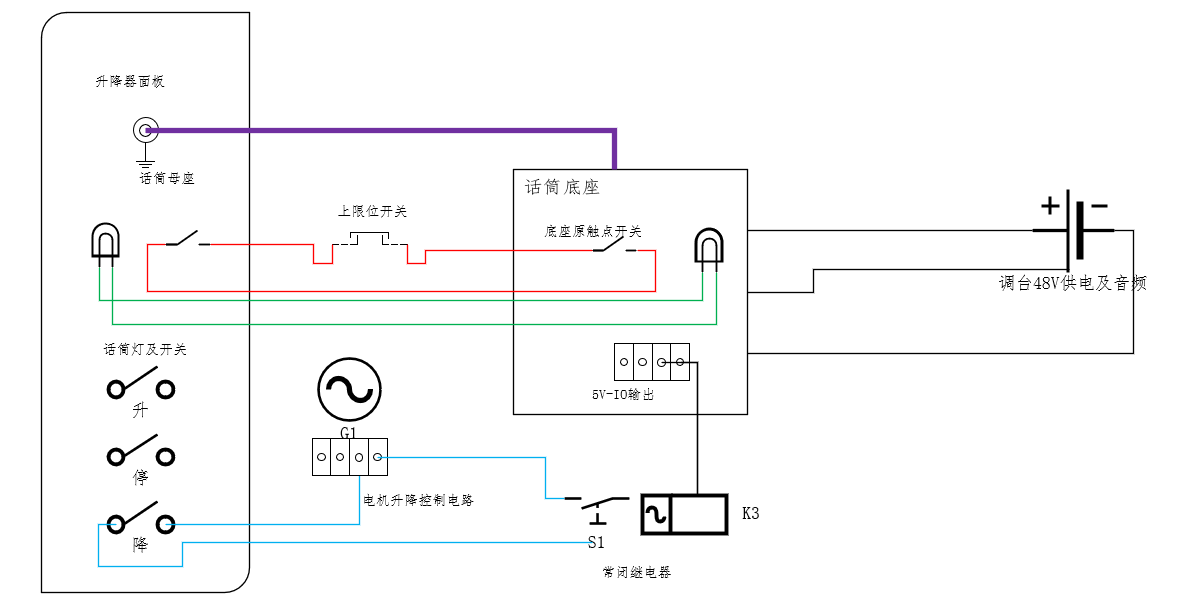

工作原理图:

手拉手会议解决方案

解决方案3(会议单元)

这个主要是会议单元,如果会议单元没有IO输出,就不能采用IO状态判断,但手拉手会议通常都有RS232返码,因此可以使用中控来控制电机升降:

1、手拉手有RS232状态返码,有中控系统。

2、常闭继电器

可以做到:

1、话筒开启时,电机运行com 线断开,电机即不能升也不能降。

2、可以解决升降行程中的噪音,在下降到底时还是可以开启话筒,不能防止桌内产生的噪音。

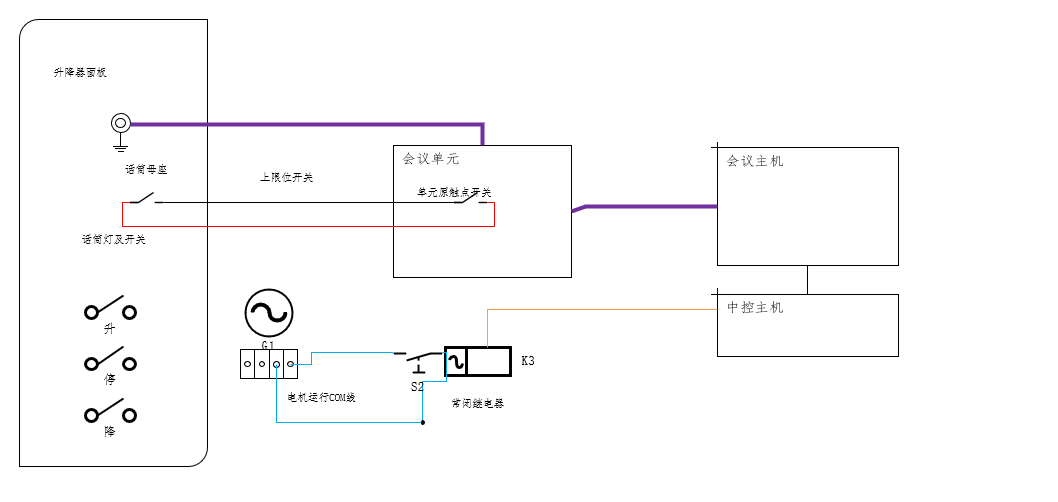

工作原理图:

解决方案4(会议单元/鹅颈)推荐方案

这个主要是会议单元,此方案取升降器IO 值,不使用复杂的手拉手RS232返码,不用改变原有线路,不会对后期使用带来不确定性因素,使用中控或处理器来控制静音:

1、需有中控,或音频处理器有IO控制输入。

2、常闭继电器

可以做到:

1、只要升降动作发生,话筒就会静音,就不会出现噪音或啸叫。

2、这种静音IO采集数量有限,一般使用并接,因此如果会议中有未升降的升降器二次升降,会造成短暂静音。

3、可以解决升降行程中的噪音,在下降到底时还是可以开启话筒,不能防止桌内产生的噪音。

4、这个方式最简单,最直观,无须复杂设置,原厂也差不多是这个原理,升降时话筒不输出声音。

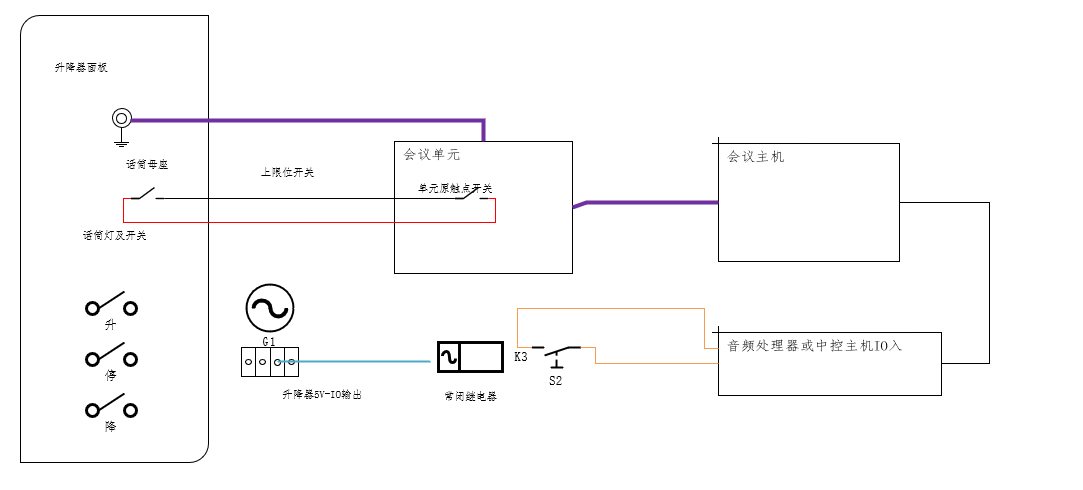

工作原理图:

这是推荐方案,也是最后对比各方案采用的优先方案,虽然没有处理降到底后的噪音问题,但以最简单的电路、不破坏原有会议系统线路、无须中控RS232代码编程,最后也是使用的这个方案。
