带有DVI接口的液晶显示器十分普及,另外配备同样接口的显示卡也很常见,如此配合起来导致了DVI大行其道,而传统的VGA接口由于不能和数字信号完全匹配,因此逐渐走向没落。

DVI接口分为3大类5种标准,每种标准都有自己的应用范围,如果使用中不加以区别,就会影响显示设备的性能。

DVI详解

DVI全称为Digital Visual Interface,它是1999年由Silicon Image、Intel(英特尔)、Compaq(康柏)、IBM、HP(惠普)、NEC、Fujitsu(富士通)等公司共同组成DDWG(Digital Display Working Group,数字显示工作组)推出的接口标准。

它是以Silicon Image公司的PanalLink接口技术为基础,基于 TMDS(Transition Minimized Differential Signaling,最小化传输差分信号)电子协议作为基本电气连接。 TMDS是一种微分信号机制,可以将象素数据编码,并通过串行连接传递。显卡产生的数字信号由发送器按照TMDS协议编码后通过TMDS通道发送给接收器,经过解码送给数字显示设备。

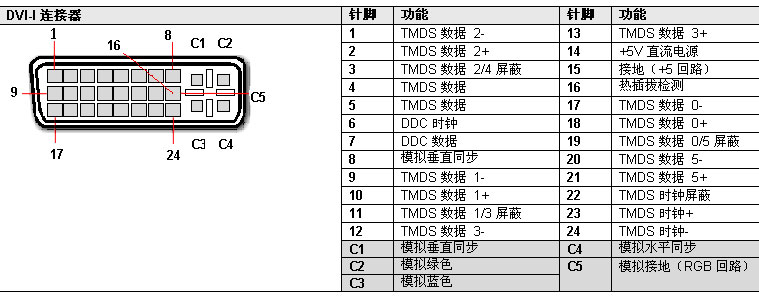

DVI接口的阵脚定义
一个DVI显示系统包括一个传送器和一个接收 器。传送器是信号的来源,可以内建在显卡芯片中,也可以以附加芯片的形式出现在显卡PCB上;而接收器则是显示器上的一块电路,它可以接受数字信号,将其 解码并传递到数字显示电路中,通过这两者,显卡发出的信号成为显示器上的图象。

和传统的VGA信号相比,采用DVI信号的液晶显示器不存在相位问题,不会引起像素抖动。另外,采用DVI信号后,显示器不会造成几何失真,大大提高了画面的质量。

DVI的不同标准

和VGA接口不同,DVI接口存在很多标准,使用显示器时一定要搞明白。

从下面的图表中可以看到,DVI一共分为5种标准。其中DVI-D和DVI-I分为“双通道”和“单通道”两种类型,我们平时见到的都是单通道版的,双通道版的成本很高,因此只有部分专业设备才具备,普通消费者很难见到。

DVI-A是一种模拟传输标准,晚期的大屏幕专业CRT中能看见。不过由于和VGA没有本质区别,性能也不高,因此DVI-A事实上已经被废弃了。至于DFP接口,这是一种已经被废弃的早期的数字规范。
  关于DVI信号的各种特性,您可以看看下表:
规格 信号 备注

  • DVI-I双通道 数字/模拟 可转换VGA
  • DVI-I单通道 数字/模拟 可转换VGA
  • DVI-D双通道 数字 不可转换VGA
  • DVI-D单通道 数字 不可转换VGA
  • DVI-A 模拟 已废弃
  • DFP 数字 已废弃
  • VGA 模拟 ——

18针和24针有啥区别?

市场中,我们经常可以听见经销商形容DVI线有18+1和24+1以及18+5和24+5这4种规格。

有些人说18针是简化版,性能不如24针的好;还有人说24针中有一些是地线,其实效果和18针完全一样。这些说法那个正确?

其实,我们上面的表格已经透露了详细情况了。18针属于单通道DVI,传输速率只有24针的一半,为165MHz。在画面显示上,单通道的DVI支持的 分辨率和双通道的完全一样,但刷新率却只有双通道的一半左右,会造成显示质量的下降。一般来讲,单通道的DVI接口,最大的刷新率只能支持到 1920108060hz或1600120060hz,即现有23寸宽屏显示器和20寸普通比例显示器的正常显示,再高的话就会造成显示效果的下 降。

目前我们常用的液晶显示器还维持在19寸普屏和20寸宽屏左右,真正用上大屏幕显示器的人很少,因此18针的单通道DVI接口已经够用了。而使用大屏液晶显示器的话,24针的双通道DVI是必须具备的条件。

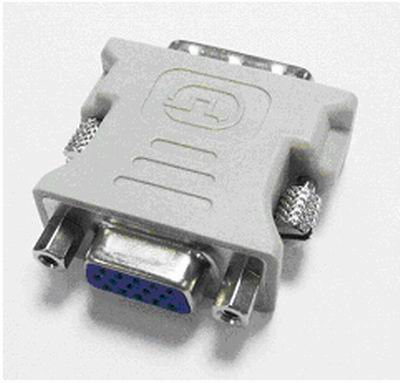

DVI-I转换成VGA的接头
