对于光路、回路和配线的浅析

光路(Channel),解释为独立变化控制信号的最小单元,见GB/T 14218-93。回路(Dimmer),解释为在控制信号控制下,能实现调光的独立功率输出回路,见GB/T 14218-93。配线(Patch),解释为可通过键盘修改的控制回路与调光回路的对应关系,见GB/T 14218-93。

光路、回路及配线,不是电脑调光台的专用术语,手动调光台也有配线功能。为了方便用户理解三者之间的关系,我们以手动调光台为例进行说明。举个例子,广州河东电子有限公司的HDL-N30024手动调光台就是24光路,24回路,固定配线的调光台。英国宝莎公司有一款手动调光台,型号为18CH ROCK DESK ,仅有12个分控推杆,即只有12光路,却有18路输出,即18回路,光路和回路通过拨码开关配线,如图1所示:

在上图中,任一光路可控制任一回路输出,或它们的组合,例如光路1可控制回路18的电压,或控制1到18路的输出电压。反过来也一样,任一回路可受控于任一光路或它们的组合。图2为电脑调光台的配线示意图:(224光路/512回路)

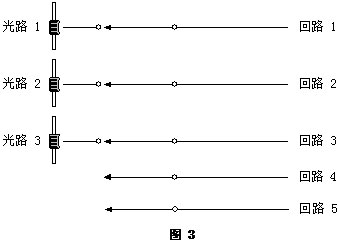

在此图中。任一光路通过配线可控制任一回路或回路组合,但同一回路不能同时受控于两个或两个以上光路,例如将回路2配到光路1,那光路1将同时控制回路1和2,但回路2与光路2原来的联系将自动中断,即回路2将不再受光路2控制,同时此图中的配线状态是1对1配线,即1 by 1 。什么是1对1配线?任一回路与序号相同的光路配线,剩下的回路将处于挂起状态。例如此图3中光路1配回路1,光路2配回路2,光路3配回路3,回路4和5处于挂起状态。一般电脑调光台在总清除后,将回复到1对1配线状态,如Strand 系列调光台,HDL和谐系列调光台。也有个别品牌或个别型号的调光台例外,如Q12、Q24、珍珠2000等。


光路是衡量调光台容量大小的最重要参数,而不是回路。通常120路(以下不作声明时,路将指光路)以下的调光台都属于小型调光台。120路至1024路属于中型调光台,1024光路以上属大型调光台。例如某种型号的调光台仅有24光路,却能控制512回路(例如HDL-2013),它还是属于小型调光台。2011和谐调光台虽然也有2048回路,512光路,但也属于中型调光台。2011H和谐调光台虽然也和2011一样是2048回路,但光路是2048,比2011多了好几倍,属于大型调光台,价格也比前者贵。值得注意的是有些公司在介绍产品的资料上,往往只注明回路数,或者干脆把回路标注成光路,用户在选择调光台时应予以注意。

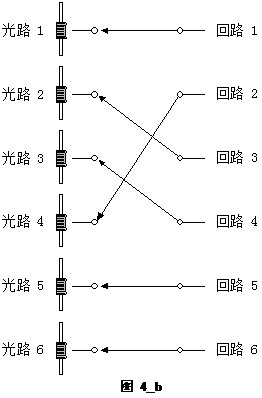

光路多与少对操作有什么影响呢?回路数一样,光路不一样的两个调光台,哪个更好用呢?假设有两台回路数一样,但光路数不同的调光台,其中一台为3光路,6回路,图4_a为该调光台示意图。另一台为6光路,6回路,图4_b为该调光台示意图。

由图4_a所示可知,回路1、3配接到光路1,回路2、4配接到光路2,回路5、6配接到光路3。由于配接到同一光路的所有回路的亮度值一样,因此实际上3光路、6回路的调光台同时最多只能调出3种亮度。由此类推, 6光路、6回路的调光台同时最多可调出6种亮度,见图4_b。如果把调光台看作是灯光设计师手中的调色板,则a调光台只能调出3种色调,而b调光台可调出多达6种色调。相对a 调光台,b 调光台更能增添舞台的色彩,更细腻地勾画人物景观,使舞台效果更加亮丽。
