高低通滤通器
Bessel 贝塞尔滤波器(Q = 0.58)
贝塞尔滤波器是滤波器中最温和的，没有尖锐的截止频率，提供了出色的相移（延迟），具有最线性的相位。
butterworth巴特沃斯滤波器 (Q = 0.71)
巴特沃斯滤波器是最平坦的通带响应。
LINKWITZ-RILEY 林奎茨-瑞利过滤器 (Q = 0.50)
Likwitz-Riley 滤波器的行为类似于全通滤波器，可提供平坦的幅度响应和平滑变化的相位响应。有二阶LR2(12dB)、三阶（（18dB）、四阶LR4（24dB）、八阶LR8(48dB)
Butterworth 滤波器在分频点处会有 3dB 的峰值，而 Linkwitz-Riley 将是平坦的，而 Bessel 滤波器则介于两者之间。

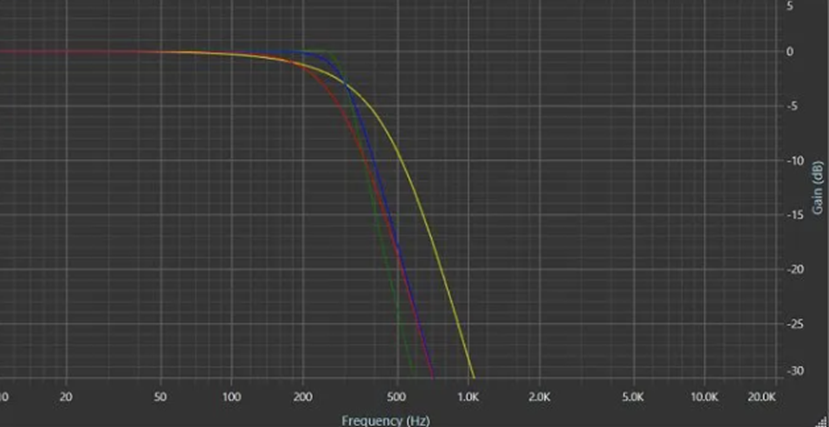

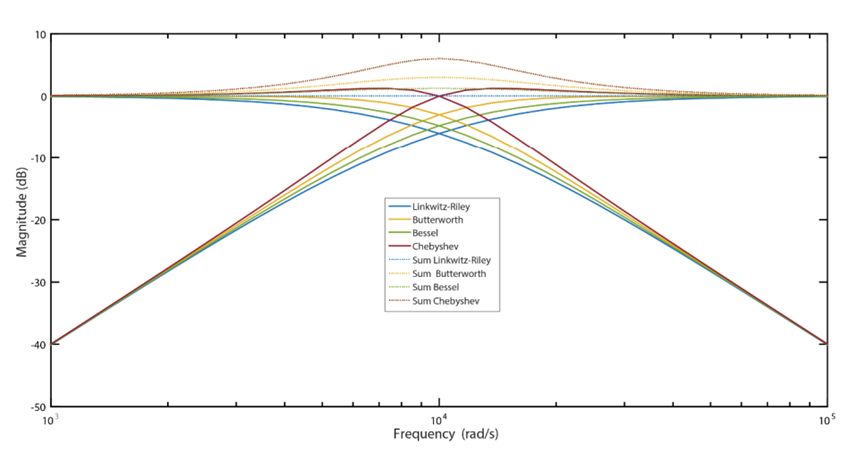

黄色是贝塞尔，绿色是切比雪夫，蓝色是巴特沃斯，红色是林奎茨-瑞利
特点：
巴特沃斯
§ 交叉频率处的 3 dB 峰值
§ 相当好的脉冲响应
§ 适合大多数场景
贝塞尔
§ 非常好的脉冲响应，很好的线性相位响应
§ 交叉频率处的峰值小于 1 dB
§ 适合高品质扬声器结合使用，不推荐低音炮
林奎茨-瑞利
§ 非常好的脉冲响应
§ 交叉频率处平坦响应
§ 适合高品质扬声器结合使用，不推荐低音炮
切比雪夫
§ 脉冲响应差，交叉处没有平坦响应
§ 可用作低音炮
§ 音频上使用较少

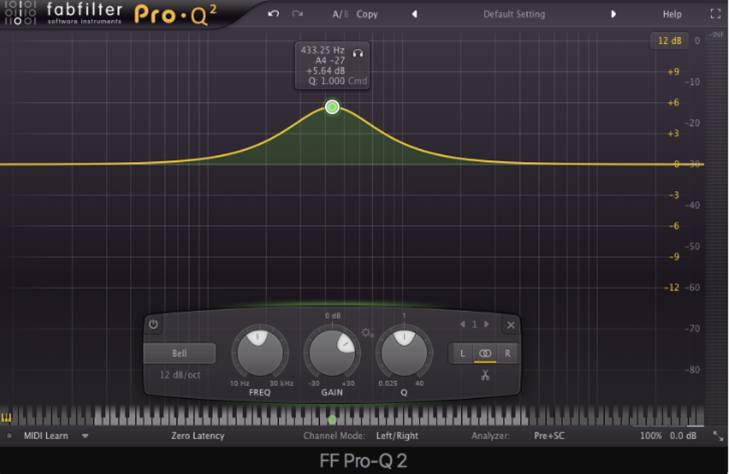

峰值/BELL滤波器
允许频率在中心频率附近衰减或增强

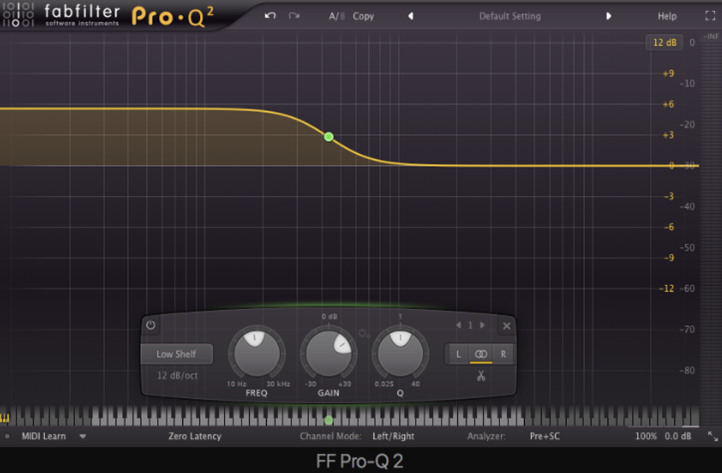

搁架滤波器

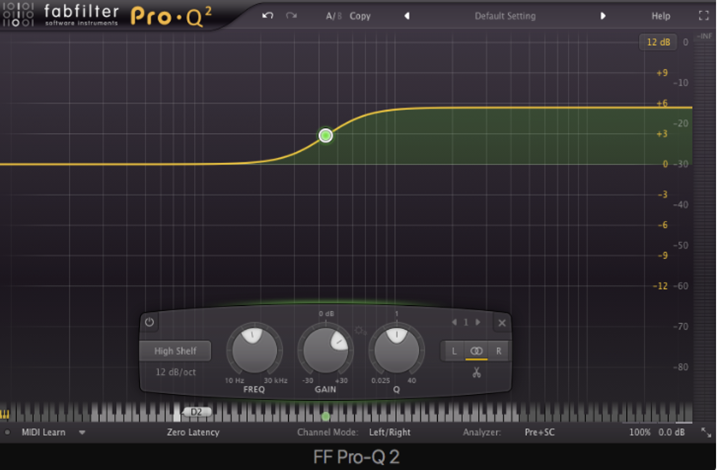

High Shelf / Low Shelf 搁架滤波器
衰减或增强低于或高于截止频率的频率
全通滤波器

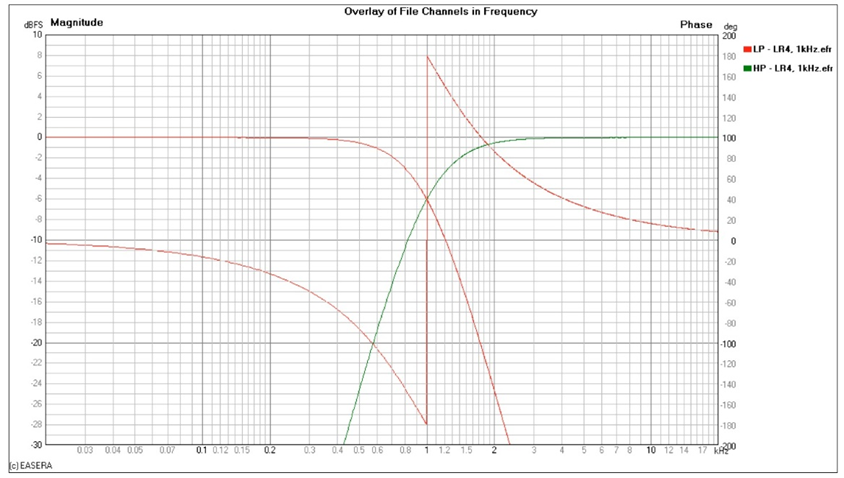

前面我们介绍了低通和高通滤波器。它们通过音频频谱的一部分，同时衰减其他部分。它们是扬声器分频器的基础。与任何模拟滤波器一样，这些滤波器的输出幅度变化也存在相移，如下面的典型分频网络

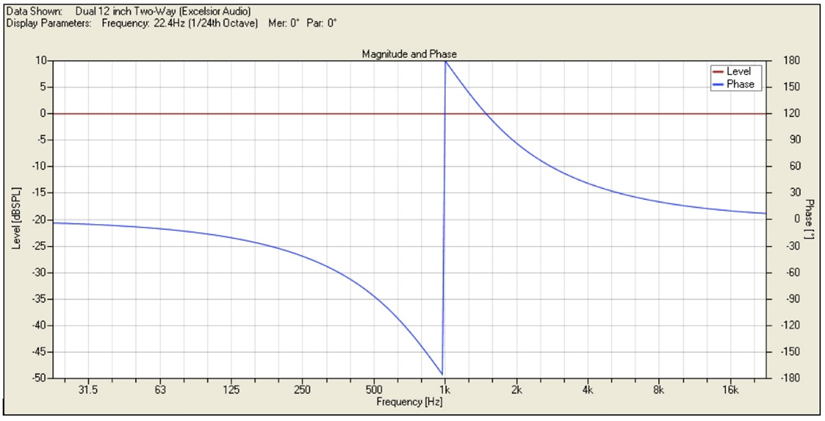

幅频响应是OK的，但相位响应并不平坦。存在与这种全通行为相关的相移。这种相移是由于组合（混合）的低通和高通滤波器造成的。
全通滤波器是具有我们所说的平坦频率响应的滤波器；他们既不强调也不削弱频谱的任何部分。全通滤波器在电路设计中用于执行各种与频率相关的时间对准或时间位移功能, 也就是说我们能够操纵频率分量的相位而不改变它们的幅度，主要用于补偿扬声器的相位异常。
FIR滤波器
FIR滤波的优点包括对滤波器的幅值和相位特性的任意和精细控制、对幅值和相位的独立控制、以及实现最大相位特性的可能(代价是更大的延时)，主要用于分频网络。
FIR 滤波使我们能够将 EQ 应用于阵列内音箱的各个单元，而不会引入会破坏整个阵列等相响应的相对相移。即：
l 幅度和相位的独立控制
l 更详细的均衡

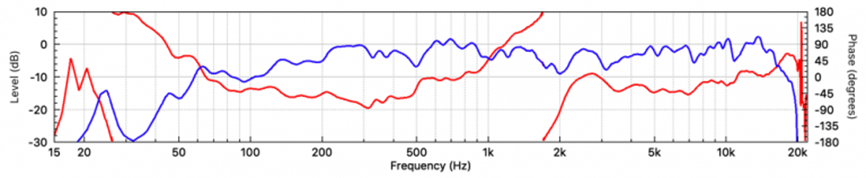

以下是一只12英寸2路分频全频音箱：
在交叉频率处出现明显的最大相位变换，时间 = 0 与 HF 驱动器对齐，因此 LF 驱动器在时间上相对靠前。

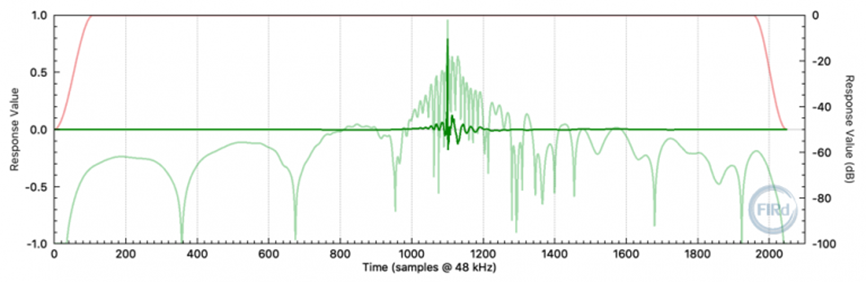

创建的 FIR 滤波器的脉冲响应

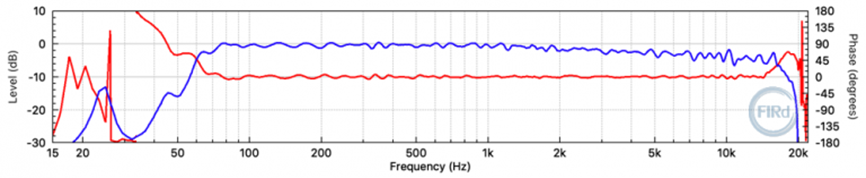

FIR 滤波 12 英寸 + 号角 2 路音箱的频率响应。
